Kiçik Cmos VGA OV7740 Kamera Modulu

Kiçik CMOS VGA OV7740 Kamera Modulu görüntü keyfiyyəti, formatlaşdırma və çıxış məlumatlarının ötürülməsi üzərində tam istifadəçi nəzarəti ilə VGA həllində saniyədə 60 kadr (fps) və QVGA təsvirində 120 kadr sürətlə işləyə bilər.

Kiçik CMOS VGA OV7740 Kamera Modulu rəqəmsal video paralel portunu dəstəkləyir və tam çərçivəli, alt nümunəli, pəncərəli və ya miqyaslı 8-bit/10-bit RAW RGB və 8-bit YUV təsvirləri təmin edir.

640x480 Kiçik CMOS VGA OV7740 Kamera Modulu Xüsusiyyətləri:

1. çıxış formatları üçün dəstək: RAW RGB və YUV

2. şəkil ölçüləri üçün dəstək: VGA, QVGA, CIF və istənilən ölçüdən kiçik

3. qara günəşin ləğvi üçün dəstək

4. daxili və xarici çərçivə sinxronizasiyası üçün dəstək

5. standart SCCB serial interfeysi

6. rəqəmsal video port (DVP)paralel çıxış interfeysi

7. quraşdırılmış birdəfəlik proqramlaşdırıla bilən (OTP) yaddaş

8. nüvə üçün quraşdırılmış 1,5 V tənzimləyici

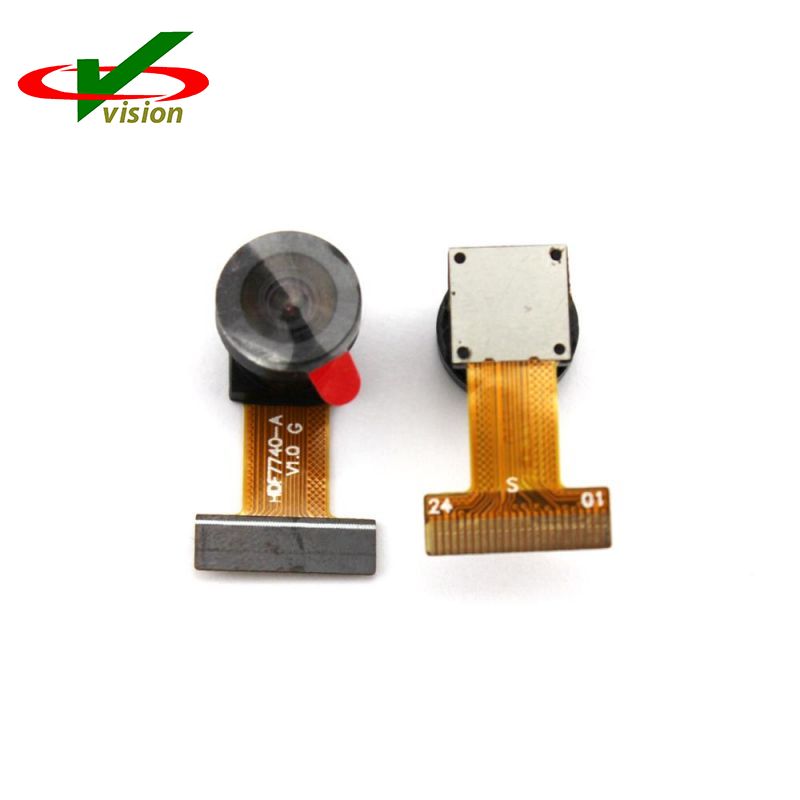

24pin Qızıl Barmaq Kiçik CMOS VGA OV7740 Kamera Modulunun əsas xüsusiyyətləri

Massiv ölçüsü: 656 x 488

Enerji təchizatı:

nüvə: 1.5VDC ± 5%

analoq: 3.3V ± 5%

Giriş/çıxış: 1,7 ~ 3,47V

Temperatur diapazonu:işləmə: -30°C ilə 70°C arasında

Stabil görüntü: 0°C - 50°C

Çıxış formatı: – 8-/10-bit xam RGB data – 8-bit YUV

Lens ölçüsü: 1/5"

Giriş tezliyi: 6 ~ 27 MHz

Maksimum şəkil ötürmə sürəti:

VGA (640x480): 60 fps

QVGA (320 x 240): 120 fps

həssaslıq: 6800 mV/(Lüks-san)

Maksimum məruz qalma intervalı: 502 x tROW

Piksel ölçüsü: 4,2 μm x 4,2 μm

Şəkil sahəsi: 2755.2 μm x 2049.6 μm

Paket ölçüləri: 4185μmx4345μm
